加濕器控制板

電極式加濕器控制板詳細說明

  安裝電極式加濕器時，其操作面板說明是我們必須要了解的，根據說明來調節所需要的濕度，從而控制加濕器的啟停。

加濕器控制面板介紹說明：

1、傳感器：浸水自動修復；檢測到傳感器故障，自動轉時序控制。

2、具有濕度、時序兩種工作方式；

3、大屏幕液晶顯示，中英文提示；

4、測量值修正功能，有效提高系統測量精度。

加濕器控制板的主要技術指標：

●工作電源：AC180～260V 整機功耗：小于2W；

●測量范圍：濕度:0～99％RH，分辨率：1％RH，溫度:-19～99℃，分辨率：1℃；

●測量準確度：濕度±3％RH  溫度±1℃；

●顯示方式：大屏幕液晶，尺寸：65x48(mm)；

●輸出容量：三路繼電器AC250V/10A；

●外形尺寸:176×86×40(mm)。

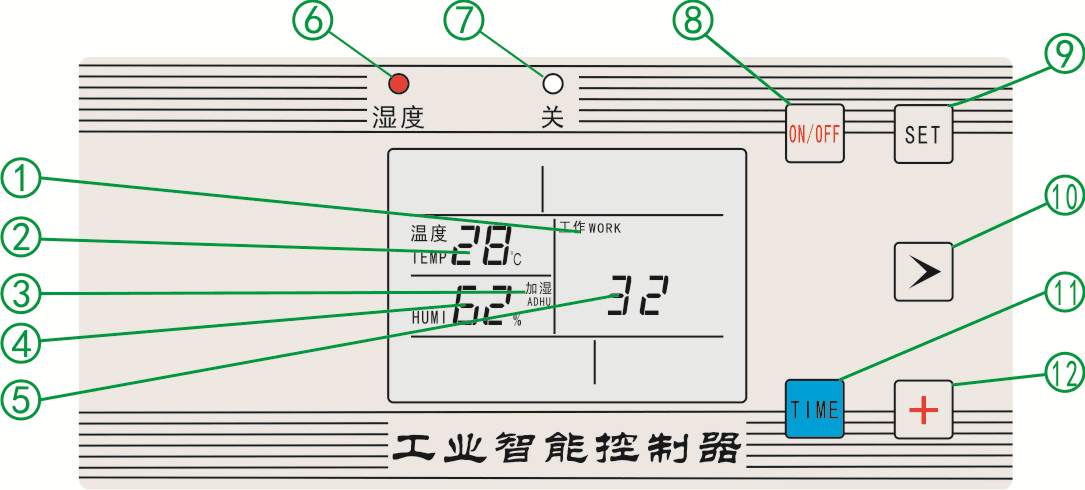

面板說明圖及功能介紹：

⑴時序指示：

A,“工作WORK”：指示時序區顯示“與工作相關的參數”。 時序測控，指示繼電器輸出。

B,“停止STOP”：指示時序區顯示“與停止相關的參數”。 時序測控，指示繼電器不輸出。

⑵溫度顯示：

A,測控狀態，顯示實測溫度，單位℃,傳感器故障,顯示 L  。

B,參數修改，顯示相應的參數。

⑶濕度繼電器輸出指示:當濕度繼電器輸出，“加濕”顯示“加濕ADHU”。

⑷濕度顯示：

A,測控狀態，顯示實測濕度，單位%RH,傳感器故障,顯示L。

B,參數修改，顯示相應的參數。

⑸時序時間：

A,測控狀態，顯示時序的工作時間、停止時間，單位分鐘。

B,參數設定時，顯示與時序相關的參數。

⑹ “濕度”輸出指示燈：濕度繼電器輸出，亮。

⑺ “關”指示燈：控制板關，亮。

⑻"ON/OFF"鍵: 點按該鍵開、關控制器。

⑼"SET"鍵：

A,測控顯示，點按該鍵設定“上限、工作時間”參數。

B,"上限工作時間"設定，點按該鍵設定“下限、停止時間”參數。

C,參數設定時，點按該鍵退回測控顯示。

⑽"〉"鍵：

A,參數設定時，點按該鍵移動修改參數的位。

B,測控顯示，長按該鍵修正“溫度、濕度”。

⑾" TIME "鍵：點按該鍵開、關“時序”控制功能。

⑿" ＋ "鍵：參數設定時，點按該鍵修改位循環加1。

控制面板參數說明

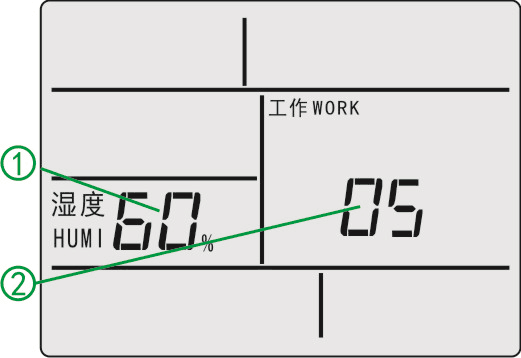

(一)上限工作參數設定(測控狀態,點按SET鍵進入, 修改位閃爍)

參數設定范圍：

濕度上限：0～99%RH

時序工作時間：0～99分

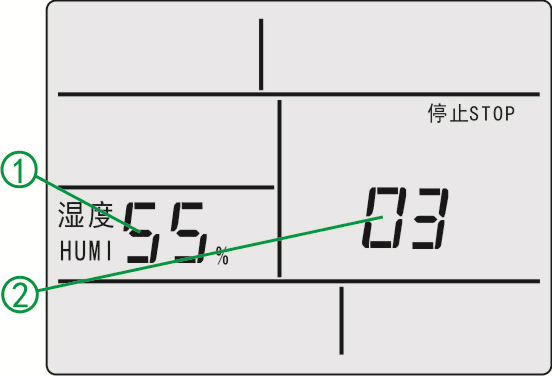

(二)下限停止參數設定(上限工作參數設定,點按SET鍵進入, 修改位閃爍)

參數設定范圍

濕度下限：0～99%RH

時序停止時間：0～99分

說明：

1、時序控制功能不受濕度的影響；

2、時序停止時間設為0，則一直工作；

3、時序工作時間設為0，則一直停止；

4、工作時間、停止時間都設為0，則本控制器自動設置為工作時間5分鐘，停止時間3分鐘。

5、防止?jié)穸壬舷藓蜐穸认孪拊O置錯，當上限和下限之差小于2時，本控制器自動設置：濕度下限=濕度上限-2。

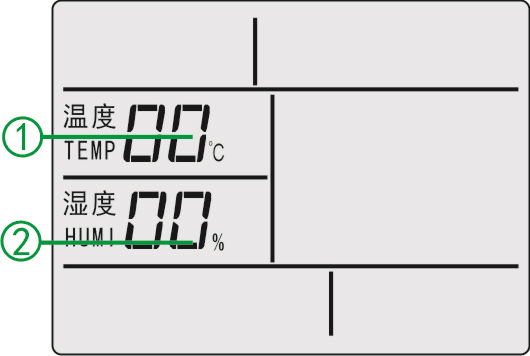

(三)溫濕度修正參數設定(測控狀態,長按SET鍵進入, 修改位閃爍)

參數設定范圍：

溫度修正：-19～99%℃

濕度修正：-19～99%RH

加濕器控制面板接線端子說明：
